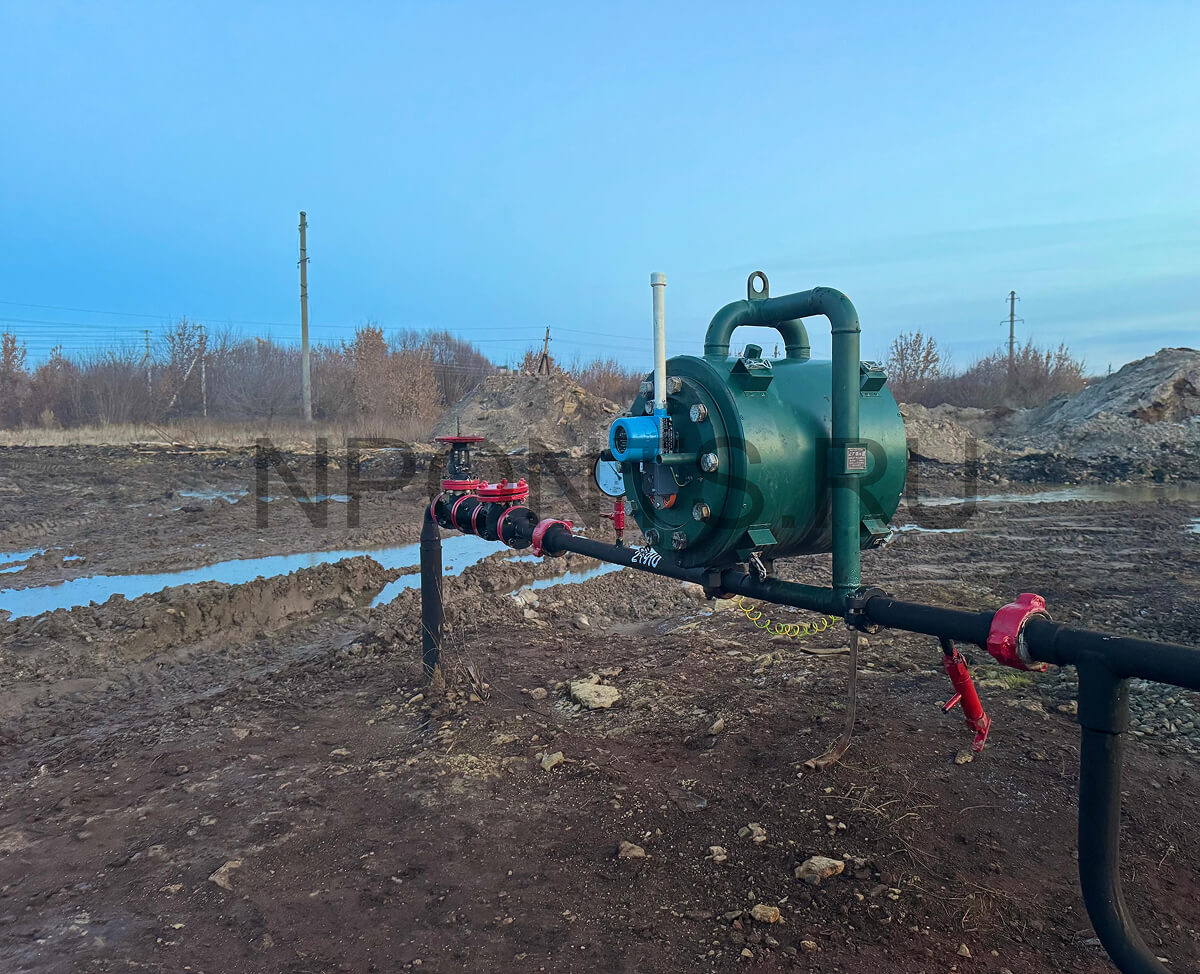

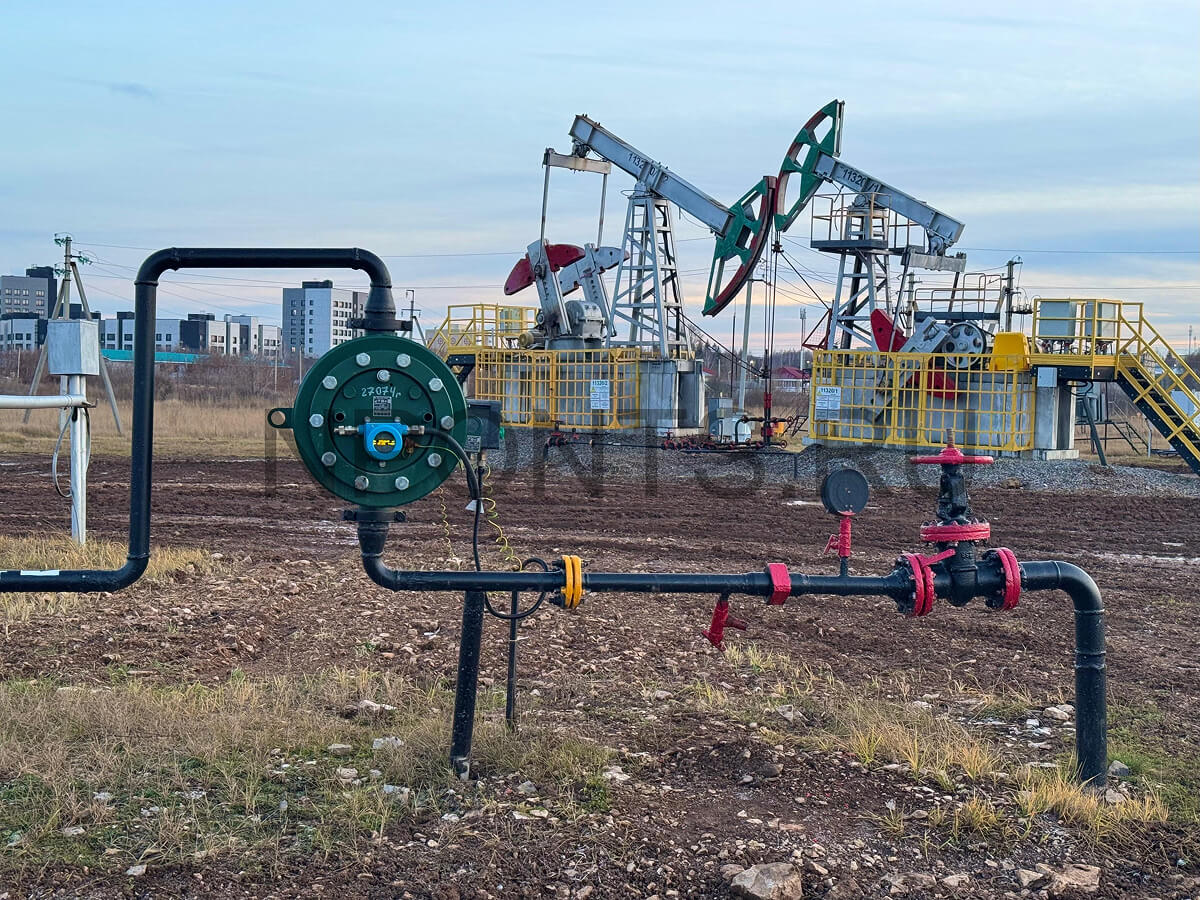

Счетчик количества жидкости СКЖ

Назначение

Предназначен для измерения массы сырой нефти в потоке нефтегазоводяной смеси (при постоянных и переменных расходах) без предварительного ее разделения. Применяется в нефтедобывающей и химической промышленностях, в том числе во взрывоопасных зонах помещений и наружных установках согласно Ex-маркировке, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), «Правилам устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Счетчик может быть выполнен в компактном или раздельном исполнении. При компактном исполнении вычислитель (датчик) размещен на корпусе преобразователя во взрывоопасной зоне. При раздельном исполнении вычислитель размещается отдельно от преобразователя во взрывоопасной или взрывобезопасной зоне

Принцип работы при измерении одного потока

Нефтегазоводяная смесь подается во входной коллектор КПР. Сырая нефть попадает через сопло в измерительную камеру, а свободный нефтяной газ заполняет корпус преобразователя. Таким образом, в корпусе СКЖ скапливается постоянный объем свободного газа, плотность которого в несколько раз меньше плотности жидкости. Газ и жидкость при этом не смешаны, т.е. находятся в раздельных состояниях. Все это вместе позволяет взвесить жидкость в газовой атмосфере. Измерительная камера состоит из двух полостей; заполнение одной полости до определенной массы приводит к нарушению условия равновесия и сливу жидкости из этой полости камеры в КПР. Затем этот процесс повторяется в другой полости камеры. Слившаяся жидкость и излишек свободного газа одновременно вытесняются в выходной коллектор. При повороте измерительной камеры магнит, закрепленный на ней, воздействует на датчик. Сигналы от датчика, число которых равно числу поворотов измерительной камеры, поступают в вычислитель БЭСКЖ или преобразователь нормирующий ПНСКЖ-1. Полученные сигналы обрабатываются по установленному в них алгоритму.

Принцип работы при измерении двух потоков

Измерение среды, не содержащей попутный газ, возможно с помощью счетчиков для измерения двух независимых потоков, причем в одном из потоков газ должен присутствовать обязательно. Два потока сырой нефти поступают в корпус преобразователя — каждый в свою измерительную камеру. Свободный нефтяной газ, содержащийся в одном из потоков, заполняет корпус преобразователя. Процесс измерения аналогичен вышеописанному. Сигналы от каждого датчика поступают в вычислитель по двум каналам.

Измеряемая среда

Нефтегазоводяная смесь

Окружающая среда
