Börger RC сепараторы: қарапайым конструкция

Bioselect RC сепараторы қатты және сұйық фазаны бөлуге арналған.

Bioselect RC сепараторы айналатын бекіткіш дискімен жабдықталған. Агрегат стандартты да, автоматты да орындалуда қолжетімді. Сепарация дәрежесін серіппенің көмегімен біркелкі баптауға болады. Сығылған қатты қосындылар бекіткіш дискіге қысым жасап, оны ығыстырады да, төменнен саңылау ашылады. Бөлінген және сығылған қатты қосындылар пайда болған саңылауға түседі. Патенттелген Bioselect технологиясы жинақтау немесе аралық резервуарларды қажет етпейді.

Bioselect RC сепараторының өнімділігі сағатына 150 м³-ке дейін.

Bioselect RC — тиімді сепарация

Bioselect RC сепараторы ықшам әрі тиімді

Әрекет принципі

Бөлінетін орта кіріс келте құбыры (1) арқылы Bioselect жұмыс камерасына беріледі. Сыртқы цилиндр шнектен (3) шеңбер бойынша тығыздалған електен (2) бөлінеді. Шнек жетекке жалғанған. Орта елегі бар камераға жетек жағынан беріледі. Сұйық фаза елек (2) арқылы сыртқы камераға өтеді. Содан кейін сұйықтық шығыс келте құбыры (4) арқылы ағып шығады.

Қатты фаза елек бетінде қалады. Ол айналатын шнектің (3) көмегімен сығылып, пресс-арна бойымен ары қарай беріледі. Пресс-арнада одан әрі қуаттырақ сығу (5) жүреді. Айналатын шнек осьтік бағытта жылжи алатын тығыздағыш дискімен (6) (Multi Disk) жабдықталған. Реттеу құрылғысы (7) Multi Disc-ті шнек бағытына итеріп, сол арқылы қатты фазадан тығын жасайды. Тығын қысымы Easy Shift (7) құрылғысы серіппелерінің күшінен асқанда қатты фазаны айдауға арналған саңылау пайда болады. Қатты фазаны алып тастау үшін пышақты қырғыш қолданылады.

Multi Disk (6) технологиясын пайдаланудың арқасында сұйық фазаның түсуі мүмкін емес. Multi Disc (6) қажетті ылғалдылық деңгейіне жеткенше пресс-арнаны (5) тығыздайды. Тек содан кейін ғана саңылау ашылып, қатты фаза босатылады: мүлтіксіз дәл технология.

Профильді ойығы бар шнек

Талшықтар шнектің (3) профильді ойығына түсіп, сонда қалады. Бұл талшықтар тығыздағыш щетка рөлін атқарады. Осылайша біз шнек пен елек (2) арасындағы металл-металл тығыздауын болдырмаймыз. Бұл бірегей технология елек (2) пен шнектің қызмет мерзімін бірнеше есе ұзартады. Бұдан басқа, мұндай «щетка» електі өте мұқият тазартады. Қосымша қолмен тазалау қажеттілігі жоқ.

Easy Shift технологиясы

Қатты заттың мөлшерін Easy Shift (7) құрылғысының көмегімен үнемі өзгертуге болады. Сондай-ақ басқару блогының көмегімен қатты заттың мөлшерін автоматты реттеу (пневматикалық) қолжетімді.

Bioselect RC сепараторының артықшылықтары

Bioselect RC — қатты және сұйық фазаны бөлуге арналған тиімді әрі ықшам сепаратор.

Bioselect сепараторы бірізді орналасқан сусыздандырушы шнекпен және сығу пресімен жабдықталған. Мұндай конструкция електің қызмет мерзімін ұзартады. Айналатын шнек елекке тимейді. Өңделетін ортаның абразивті құрамдас бөлігі шнек пен електің тозуына әкелмейді, бұл осы бөлшектердің ұзақ қызмет етуіне ықпал етеді.

✓	Энергия тиімділігі	Bioselect жоғары энергия тиімділігіне ие.
✓	Ағу қаупі жоқ	Айналатын Multi Disc өз конструкциясының арқасында ағуға жол бермейді.
✓	Қатты зат мөлшерін біркелкі өзгерту	Қатты заттың мөлшерін Easy Shift құрылғысының көмегімен біркелкі өзгертуге болады. Қолмен және автоматты реттеу (басқару блогының көмегімен) қолжетімді.
✓	«Бәрі бір қолдан»	Börger басқару жүйесі сорғы мен сепараторды интерфейссіз бір-бірімен үйлестіреді.
✓	Жоғары өнімділік	Әрбір агрегат үшін өнімділігі сағатына 150 м³-ке дейінгі төрт типтік өлшем.
✓	Ұзақ қызмет мерзімі	Шнек пен елек арасында абразивті тозу жоқ. Орындалу материалын қорғау үшін сусыздандыру камерасы мен пресс-арна бөлінген.
✓	Қарапайым әрі арзан орнату	Bioselect RC сепараторы оңай орнатылады. Құбырды жалғап, электрмен жабдықтауды қосу жеткілікті, сепараторды пайдалануға болады.
✓	Қатты заттың өзгермелі концентрациясы	Қатты заттың құрамы 38 %-ға дейін өзгеруі мүмкін, бұл өніммен бұдан әрі жұмыс істеуді жеңілдетеді.
✓	Ықшам конструкция	Ықшам конструкцияның арқасында агрегатты жаңа да, қолданыстағы да жүйеге немесе технологияға оңай кіріктіруге болады.

Типтік өлшемдер

Bioselect RC сепараторы нарықта көптеген жылдар бойы ұсынылған.
Сепарация әрбір компания үшін экономикалық тиімді болуы үшін біз Bioselect-тің төрт типтік өлшемін ұсынамыз.

Модель	Өнімділігі
Bioselect RC 25	сағатына 25 м³ дейін
Bioselect RC 40	сағатына 40 м³ дейін
Bioselect RC 75	сағатына 75 м³ дейін
Bioselect RC 150	сағатына 150 м³ дейін

Жалғау нұсқалары

Bioselect сепараторын Börger басқару жүйесінің көмегімен оңай басқаруға болады. Ол беруші сорғы мен сепаратордың жұмысын тамаша үйлестіреді. Соның арқасында сепаратор әрқашан оңтайлы өнімділікпен жұмыс істейді және ең жақсы нәтижелерге қол жеткізеді.

Классикалық қолданылуы

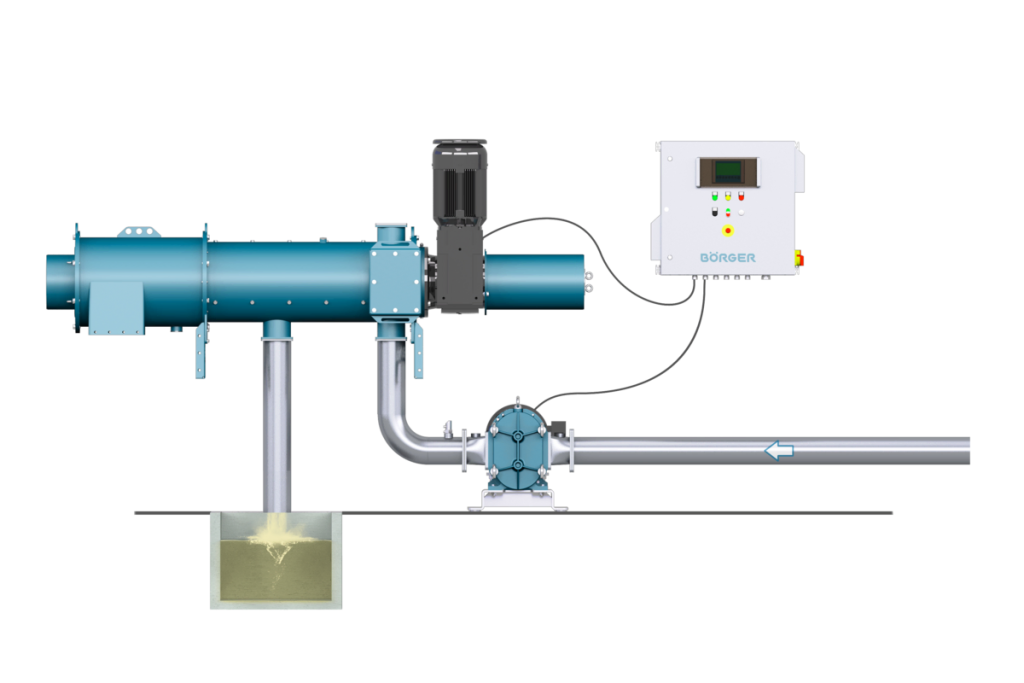

Сорғы ортаны Bioselect-ке береді.
Басқару жүйесі Bioselect сепараторының жүктелуіне байланысты сорғының жылдамдығын, демек берілетін орта мөлшерін реттейді. Сұйықтық құбыр бойымен қысымсыз ағады.

Қоректендіруші сорғымен және сұйық фаза сорғысымен жұмыс

Қоректендіруші сорғы ортаны Bioselect-ке береді.
Басқару жүйесі Bioselect сепараторының жүктелуіне байланысты сорғының жылдамдығын, демек берілетін орта мөлшерін реттейді.
Сұйық фаза сорғысы фильтратты кез келген биіктіктегі ыдысқа бере алады.

Ыдыстан беру

Bioselect-тегі орта ыдыстан беруші құбыр бойымен ағады.
Басқару жүйесі айдау жағындағы сорғының көмегімен сепаратордың оңтайлы жүктелуін реттейді.
Сұйық фаза сорғысы фильтратты кез келген биіктіктегі ыдысқа береді.

Пайдалану мысалдары

Bioselect RC және Bioselect BS: Börger сепарациялау технологиясы — бұл қатты және сұйық фазаларды бөлудің ең тиімді тәсілі.
Алынатын өнімнің параметрлерін сүзгінің немесе камераның әртүрлі орындалуын пайдалана отырып, сондай-ақ сорғылардың жылдамдығын реттей отырып, талаптарға сәйкес түзетуге болады.
Bioselect сепараторы нақты міндетке сәйкес дайындалады.
Төменде келтірілген пайдалану мысалдары мен қолданылу салалары Bioselect агрегаттарының әмбебаптығы туралы түсінік береді.

Сепаратор

Биогаз зауытының операторы тиімді сепаратор қолданғысы келді. Бірінші және екінші биореактордағы қатты бөлшектердің мөлшері өте жоғары болды. Қосындыларды жою үшін сепаратор қажет болды.

Тапсырыс беруші Börger Bioselect RC 40 сепараторын таңдады, себебі оның басқа Börger өнімдерін пайдаланудың оң тәжірибесі бар еді және Bioselect-тің тиімді жұмысы туралы естіген болатын. Börger PL200 ротор-қалақты сорғысы субстратты биореактордан Bioselect-ке айдады. Басқару жүйесі сепаратордың оңтайлы жүктелуін үздіксіз реттеп отырды. Bioselect қатты және сұйық фазаны бөлді. Қатты бөлшектер процестен шығарылды, ал сұйықтық бөліктермен биореакторға қайта берілді.
Тапсырыс беруші сенімді Börger Bioselect сепараторына риза. Таңдау кезінде ол жұмыстың қарапайымдылығын және қатты бөлшектер концентрациясын баптау мүмкіндігін басшылыққа алды.

Техникалық сипаттамалары

Börger	Bioselect RC 40
Орта	Аэротенктен келген биогаз субстраты
Қатты бөлшектердің мөлшері	9 – 10 %
Өнімділігі	сағатына 35 м³
Құрғақ заттың массасы	18 – 35 % қатты зат

Бөлшектерді жуу суынан бөлу

Қайталама пластиктен полипропилен түйіршіктерін өндіретін пластик өңдеу компаниясы өз өндірісінде екі Börger Bioselect RC 75 сепараторын пайдаланады. Олар пластик қалдықтарын жуу суынан бөледі. Су концентрациясын төмендету өңдеу процесінде көп мөлшерде энергия үнемдеуге көмектеседі.

Börger сепараторларын жеткізу алдында зауыт бірнеше құрылғыны сынақтан өткізген болатын. Bioselect сепараторы қалдық су мөлшерін 20%-дан төмен деңгейге дейін төмендетті, ал басқа агрегаттармен сепарациялаудан кейін қалдық су мөлшері 50% деңгейінде байқалды.

Процеске екі Bioselect RC 75 сепараторы кіріктірілген. Процестің ерекшеліктеріне байланысты Bioselect-ке сұйықтық беру жылдамдығын реттеу мүмкін емес. Басқару жүйесі сепаратордың жылдамдығын ағындағы қатты бөлшектердің көлемі мен концентрациясына сәйкес автоматты түрде бейімдейді. Осылайша екі сепаратор да ең жоғары қуатпен жұмыс істейді.

Пластик өңдеу зауытының қызметкерлері орнатылған Bioselect агрегаттарына олардың энергия тиімділігінің арқасында риза. Тапсырыс беруші сусыздандырудың жоғары дәрежесіне және сепараторлардың ұзақ қызмет мерзіміне таңғалды.

Техникалық сипаттамалары

Börger	2 х Bioselect RC 75
Орта	PET бар жуу суы
Өнімділігі	сағатына 75 м³-ке дейін (әрбір агрегат үшін)
Қатты фазадағы қалдық су мөлшері	< 20 %

Ірі қара мал көңін сепарациялау

Сабанның жетіспеуінен сүт фермасының иесі 240 сиырға арналған төсеніш нұсқаларын іздеді. Экономикалық себептермен ол қымбат ағаш үгінділерін таңдамай, сепараторды таңдау туралы шешім қабылдады.

Ол Börger басқару жүйесі және BLUEline ротор-қалақты сорғысы бар Bioselect RC 40 сепараторын орнатты. Басқару жүйесі орта беру сорғысының, сұйық фаза сорғысының және сепаратордың жұмысын үйлестіреді. Сондай-ақ қажетті уақытта автоматты сепарация режимін таңдауға болады.

Қатты заттың концентрациясын жұмыс барысында оңай баптауға болады. Осылайша тапсырыс беруші төсеніш үшін қатты заттың жоғары концентрациясын (>30 %), ал қатты фазаны биогаз зауытына жеткізген кезде қатты заттың төмен мөлшерін (шамамен 22%) таңдайды, бұл ретте сақтауға арналған көлемнің 25%-ына дейін үнемдейді.

Қатты фазаны төсеніш ретінде пайдалану — жақсы шешім. Сиырлар үшін мұндай жұмсақ материал жайлы, ал бактериялар саны төмен болып қалады. Тапсырыс беруші Bioselect сепараторына өте риза.

Техникалық сипаттамалары

Börger	Bioselect RC 40
Орта	Ірі қара мал көңі
Ортадағы қатты бөлшектердің мөлшері	8 — 9 %
Өнімділігі	сағатына 40 м³-ке дейін
Бөлінетін қатты фаза	сағатына 1 — 4 т
Бөлінетін фазадағы қатты заттың мөлшері	22 — 35 %

Bioselect RC 150 жылжымалы сепараторы

Сұйық көң мен дигестатты бөлу үшін ауыл шаруашылығы компаниясы трейлерге орнатылған Bioselect RC 150 сепараторын пайдаланады. Шнекті сепаратор сағатына 150 м³-ке дейін өнімділік береді, Börger ротор-қалақты сорғысы ортаны аралық ыдыссыз тікелей Bioselect-ке береді. Börger басқару жүйесі сепаратордың жүктелу дәрежесін үнемі өлшеп, берілетін орта мөлшерін автоматты түрде өзгертеді. Осылайша сепаратордың ең жоғары қуатпен жұмыс істеуі қамтамасыз етіледі.

Сорғы мен сепараторды ластанудан қорғау үшін беруші сорғы ортаны Börger Rotorrake ұсақтағышы арқылы айдайды. Мацератор талшық шумақтарын ұсақтайды, ал тас сияқты қатты қосындылар тас ұстағышқа түседі. Бұл сорғы мен сепаратордың ұзақ қызмет мерзіміне кепілдік береді.

Қажетті қуатты 88 киловаттық генератор өндіреді. 10 метрлік жылжымалы таспалы конвейер бөлінген қатты фазаны қажетті орынға тасымалдайды. Қатты бөлшектердің мөлшері басқару жүйесінің көмегімен 18-ден 38 %-ға дейінгі аралықта бапталуы мүмкін. Сұйық фаза Börger ротор-қалақты сорғысының көмегімен жабық жүйеде тікелей сақтау ыдысына беріледі.

Техникалық сипаттамалары

Börger	Bioselect RC 150
Орта	Сұйық көң, дигестат
Ортадағы қатты бөлшектердің мөлшері	5 — 15 %
Өнімділігі	сағатына 150 м³-ке дейін
Бөлінетін қатты фаза	сағатына 10 — 15 т
Бөлінетін фазадағы қатты заттың мөлшері	38 %-ға дейін
