Кольца Спейсер

Кольца спейсер используются при строительстве и прокладке трубопроводных систем для правильного позиционирования труб внутри защитных кожухов и обсадных конструкций. Эти элементы позволяют предотвратить контакт трубопровода с внутренними поверхностями защитной трубы и обеспечивают равномерное распределение нагрузки.

Спейсеры применяются при прокладке магистральных трубопроводов, инженерных коммуникаций и технологических линий на промышленных объектах. Использование таких элементов повышает надежность трубопроводной инфраструктуры и снижает риск механических повреждений труб.

Назначение колец спейсер

Основная задача спейсеров — обеспечить правильное расположение трубопровода внутри защитного кожуха и предотвратить повреждение изоляционного покрытия трубы. Благодаря применению данных элементов трубопровод сохраняет устойчивое положение и защищается от внешних воздействий.

Преимущества использования

• защита трубопровода от механических повреждений
• равномерное распределение нагрузки на трубопровод
• предотвращение контакта трубы с защитным кожухом
• увеличение срока службы трубопроводной системы
• повышение надежности инженерной инфраструктуры

Область применения

Кольца спейсер применяются при строительстве магистральных трубопроводов, прокладке труб под автомобильными дорогами, железнодорожными путями и инженерными коммуникациями.

Также спейсеры используются на объектах нефтегазовой отрасли, энергетики и промышленности, где требуется надежная защита трубопроводных систем.

Материалы изготовления

Кольца спейсер изготавливаются из прочных и устойчивых к воздействию окружающей среды материалов. Конструкция изделий обеспечивает надежную фиксацию трубы и устойчивость к механическим нагрузкам.

Использование современных материалов позволяет применять спейсеры в различных климатических условиях и при эксплуатации трубопроводов с различными рабочими средами.

Применение в трубопроводных системах

Спейсеры являются важным элементом трубопроводной инфраструктуры. Они обеспечивают безопасную прокладку трубопроводов и защищают изоляцию трубы от повреждений при монтаже и эксплуатации.

Типы и конструкции колец-спейсеров

Кольца-спейсеры выпускаются в нескольких базовых исполнениях. Поясные спейсеры — цельная конструкция с опорными элементами по периметру, рассчитанные на тяжёлые нагрузки и длительный срок эксплуатации. Разъёмные спейсеры из двух полуколец с замковым соединением — устанавливаются на собранный трубопровод без разрыва нитки. Моноблочные узкие исполнения применяются на коротких участках перехода через дороги и коммуникации.

Опорные элементы (полозья) выполняются из износостойкого полимера, нейлона или композитного материала. Высота опор подбирается так, чтобы между трубой и стенкой защитного кожуха оставался гарантированный зазор от 10 до 50 мм в зависимости от условий монтажа.

Размерный ряд и подбор по диаметрам

Подбор спейсера выполняется по двум параметрам: внешний диаметр рабочей трубы и внутренний диаметр защитного кожуха. Стандартный ряд закрывает диаметры рабочих труб от 57 до 1420 мм. Для нестандартных диаметров изготавливаются индивидуальные спейсеры по чертежу заказчика.

При подборе учитывается также материал изоляции трубы — для труб с ППУ-изоляцией используются спейсеры с расширенными опорами, чтобы не нарушить структуру изоляционного покрытия.

Особенности монтажа

Спейсеры устанавливаются с шагом 1–3 метра в зависимости от диаметра трубы и условий протяжки. Перед протаскиванием трубопровода в защитный кожух спейсеры фиксируются на трубе болтовыми хомутами или замковыми соединениями. После монтажа спейсеры остаются в кожухе на весь срок эксплуатации трубопровода.

Для прокладки методом наклонно-направленного бурения (ННБ) применяются усиленные спейсеры с дополнительными опорными точками, рассчитанными на повышенные сдвиговые нагрузки во время протяжки.

Сопутствующие продукты

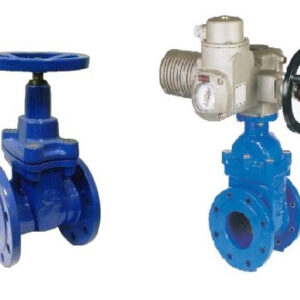

Для комплектации трубопроводных систем мы также поставляем детали трубопровода — отводы, переходы, фланцы — и трубопроводную арматуру: краны, задвижки, обратные клапаны.

Asia Supply — поставки колец-спейсеров и комплектующих для трубопроводов в Казахстане. Подбор размерного ряда под проектное решение. Каталог — «Asia Supply».

Кольцо спейсер — назначение и принцип установки

Кольцо спейсер — это центрирующий элемент, который фиксирует рабочую трубу внутри защитного кожуха при бестраншейной прокладке трубопроводов. Каждое кольцо спейсер охватывает рабочую трубу хомутами и опирается на внутреннюю поверхность кожуха через износостойкие полозья. В отличие от деревянных подкладок и кустарных распорок, металлопластиковое кольцо спейсер не разрушается при длительной эксплуатации и не повреждает изоляцию трубы при протяжке.

На промышленных объектах Казахстана и СНГ кольца спейсер применяются при прокладке нефте- и газопроводов под автодорогами и железнодорожными путями, при пересечении магистральных трубопроводов через инженерные сети, в наклонно-направленном бурении (ННБ). Шаг установки колец — от 1 до 3 метров в зависимости от диаметра трубы и нагрузок.
