Трубопроводная арматура Ду15–1400, Ру до 250

Трубопроводная арматура

Трубопроводная арматура для управления потоками жидких и газообразных сред: шаровые краны, клапаны, задвижки и затворы для промышленных трубопроводных систем.

Описания продукта

Трубопроводная арматура — это оборудование, устанавливаемое на трубопроводах, агрегатах и сосудах для управления потоками рабочей среды. Основная функция арматуры заключается в регулировании, перекрытии, распределении, сбросе или смешивании потоков жидких, газообразных и газожидкостных сред.

Изменение площади проходного сечения трубопровода позволяет управлять параметрами потока и обеспечивать безопасную эксплуатацию технологических систем. Трубопроводная арматура широко применяется на объектах нефтегазовой промышленности, энергетики, химических производств и на промышленных предприятиях.

Назначение трубопроводной арматуры

Основное назначение трубопроводной арматуры — управление потоками рабочей среды в трубопроводных системах. Оборудование используется для отключения, распределения, регулирования и контроля технологических процессов.

К запорной арматуре также относятся пробно-спускная и контрольно-спускная арматура, которая используется для проверки уровня жидкости в емкостях, отбора проб, выпуска воздуха из верхних полостей трубопроводов и дренажа системы.

Виды трубопроводной арматуры

В ассортименте представлены различные типы трубопроводной арматуры:

шаровые краны — фланцевые, муфтовые, приварные, штуцерные и комбинированные
клапаны и вентили — обратные, запорные, регулирующие и предохранительные

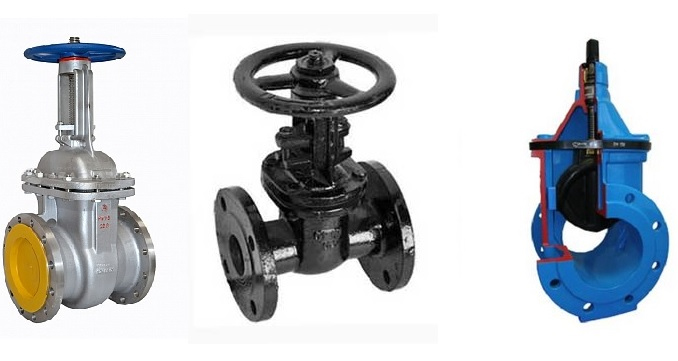

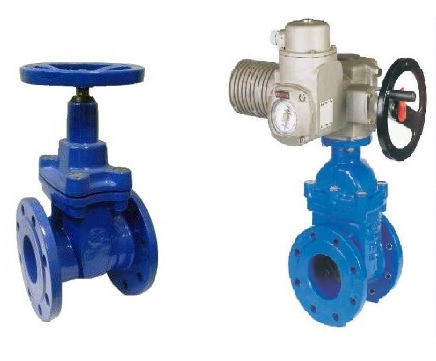

задвижки — клиновые, параллельные, поворотные и шланговые

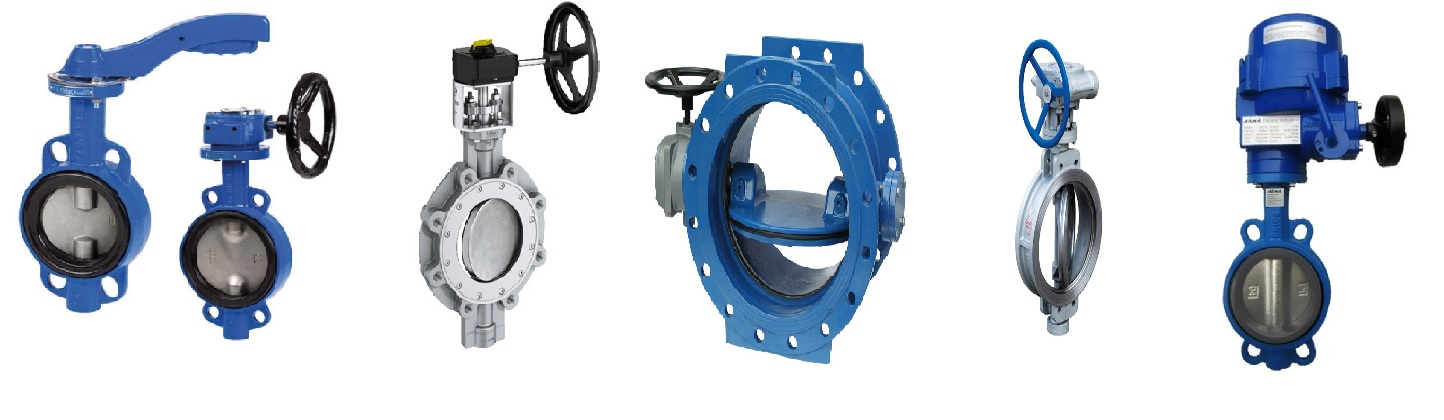

затворы (заслонки) — фланцевые и межфланцевые

Применение в промышленности

Трубопроводная арматура используется на объектах нефтегазовой отрасли, в энергетике, на химических предприятиях и на промышленных производственных площадках.

Оборудование обеспечивает надежную работу трубопроводных систем, контроль технологических процессов и безопасную эксплуатацию производственных установок.

Поставки и консультации

Компания Asia Supply поставляет трубопроводную арматуру различных российских и европейских производителей. Все оборудование сертифицировано и соответствует требованиям промышленной эксплуатации.

Наши специалисты готовы оказать консультацию по подбору оборудования и помочь в оформлении заказа. Поставка продукции осуществляется в любой регион по запросу клиента.

Параметры подбора арматуры

Подбор трубопроводной арматуры выполняется по комплексу технических параметров. Условный проход Ду определяет производительность участка — типовой ряд от Ду15 до Ду1400. Условное давление Ру задаётся проектом: для коммунальных трубопроводов это Ру10–16, для промышленных и нефтегазовых — Ру25–250 и выше. Температурный диапазон рабочей среды влияет на выбор материалов корпуса и уплотнений.

Характер рабочей среды — отдельная критическая категория. Для воды и нейтральных жидкостей подходит арматура из углеродистой стали. Для агрессивных сред — кислот, щелочей, морской воды — применяется нержавеющая сталь марок 12Х18Н10Т, AISI 304, AISI 316. Для абразивных потоков с включениями используются исполнения с износостойкой облицовкой.

Материалы корпуса и уплотнений

Чугун — для систем низкого давления, воды и пара до 16 бар
Углеродистая сталь — основной материал для нефтегаза, давления до 100 бар
Легированная сталь — для высоких температур и агрессивных сред
Нержавеющая сталь — для пищевой, химической, фармацевтической отраслей
Бронза и латунь — для систем питьевого водоснабжения

Уплотнения подбираются в зависимости от среды и температуры: EPDM для воды, NBR для нефтепродуктов, PTFE (фторопласт) для агрессивных сред, графитные комплекты для высокотемпературных применений.

Сертификация и нормативная база

Поставляемая арматура соответствует требованиям ГОСТ Р 53672, ГОСТ 9544, ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Для проектов с европейскими стандартами доступна арматура по EN 593, EN 1267 с сертификацией CE и маркировкой PED.

Каждая поставка сопровождается паспортом изделия, сертификатом соответствия и при необходимости — разрешением Ростехнадзора или Комитета индустриального развития РК для опасных производственных объектов.

Сопутствующие продукты

Для комплектной поставки трубопроводных систем мы также предлагаем детали трубопровода (отводы, тройники, переходы, фланцы), кольца-спейсеры для защитных кожухов и концевые байонетные затворы.

Запорная, регулирующая и предохранительная арматура для трубопроводов

Промышленная трубопроводная арматура делится на три основные функциональные группы. Запорная арматура (шаровые краны, задвижки, дисковые затворы) обеспечивает полное перекрытие потока — это основа любой технологической линии. Регулирующая арматура (клапаны и вентили с регулирующей характеристикой) позволяет точно дозировать поток, поддерживать заданное давление или температуру. Предохранительная арматура (предохранительные клапаны, обратные клапаны, разрывные мембраны) защищает оборудование от превышения давления и обратного потока.

Для проектирования технологического участка часто требуется комплекс «арматура и оборудование»: запорная арматура на входе и выходе, регулирующая на ответвлениях, предохранительная на критических точках. Asia Supply поставляет полный набор для каждой технологической схемы — это позволяет заказчику получить совместимые элементы одной поставкой.

Типы присоединительных соединений

Фланцевое — основное для промышленных трубопроводов высокого давления (нефтегаз, химия, энергетика). Допускает многократный демонтаж без сварочных работ.
Муфтовое (резьбовое) — для систем малого диаметра (Ду15–80) с давлением до 16 бар. Применяется в инженерных системах зданий и в технологических подсистемах.
Приварное (под приварку встык) — для трубопроводов высокого давления и температуры, где недопустимы фланцевые соединения. Применяется на магистральных линиях нефтепроводов.
Штуцерное — для подключения контрольно-измерительных приборов и арматуры малого диаметра.
Межфланцевое (бесфланцевое исполнение) — компактное решение для затворов и обратных клапанов, зажимаемых между двумя ответными фланцами трубопровода.

Часто задаваемые вопросы по подбору арматуры

Как подобрать арматуру для трубопровода под конкретную задачу?

Подбор выполняется по шести параметрам: условный проход Ду (по диаметру трубопровода), условное давление Ру (с запасом 25% к рабочему), температура среды, тип рабочей среды (вода, нефть, газ, кислоты), функция (запор/регулирование/защита) и тип присоединения. Asia Supply подбирает арматуру под техзадание заказчика с предоставлением спецификации в формате проекта.

Чем отличается запорная арматура от регулирующей?

Запорная работает в двух положениях — «открыто» или «закрыто», не предназначена для регулирования потока в промежуточных положениях (это приводит к быстрому износу уплотнений). Регулирующая имеет специальную форму затвора (плунжер, конус, диск) и характеристику расхода (линейная или равнопроцентная), позволяющую поддерживать заданный поток в любом промежуточном положении.

Какие сертификаты обязательны для арматуры на нефтегазовых объектах?

Обязательны: сертификат соответствия ТР ТС 010/2011 и ТР ТС 032/2013, паспорт изделия с указанием параметров Ду/Ру/T/материалов, разрешение на применение от Комитета индустриального развития РК для опасных производственных объектов. Для импортной арматуры дополнительно: сертификат CE с маркировкой PED для европейской арматуры.

Сколько стоит трубопроводная арматура?

Стоимость зависит от типа (запорная/регулирующая/предохранительная), диаметра Ду, рабочего давления Ру, материала корпуса и уплотнений. Шаровые краны Ду15–50 из углеродистой стали — от 8 000 ₸, фланцевые задвижки Ду100–300 — от 80 000 ₸, регулирующие клапаны крупных диаметров — от 250 000 ₸. Точная стоимость рассчитывается по техническому заданию.

Какие сроки поставки трубопроводной арматуры в Казахстан?

Стандартная номенклатура из складского запаса — 3–7 рабочих дней с доставкой по РК. Заказная арматура (специальные материалы, нестандартные исполнения) — 4–8 недель с момента подтверждения заказа. Срочные поставки по согласованию.

Можно ли заказать арматуру с поверкой и калибровкой?

Да. Asia Supply поставляет регулирующие клапаны с заводской калибровкой характеристики расхода, предохранительные клапаны с настройкой давления срабатывания и пломбированием, измерительные узлы с актом первичной поверки. Документация прилагается к каждой поставке.
